流量计

适用于不同流体的手动或半自动灌装

Flow meters

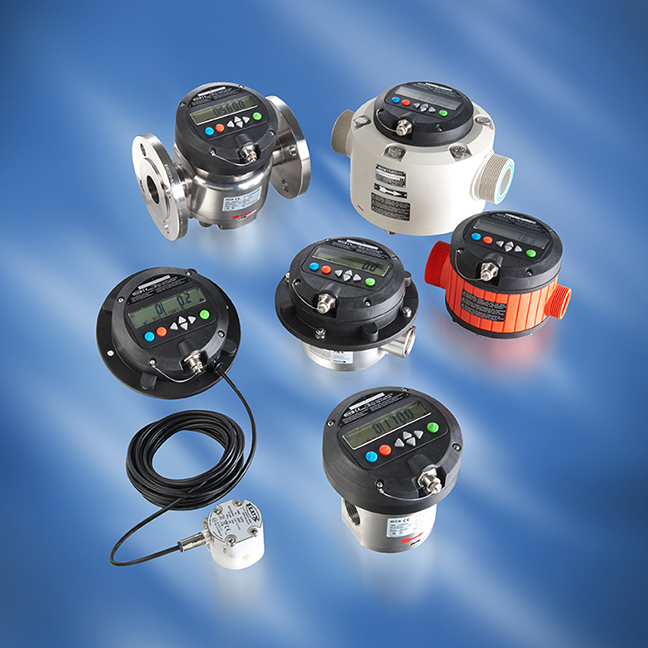

FMC圆盘流量计、FMO椭圆流量计及FMT涡轮流量计,可为各种应用提供最佳解决方案。流量计可用于FLUX桶泵或固定在管道,具体取决于产品型号和整机尺寸。

结合FLUXTRONIC®数字式显示器,FMC和FMO流量计适用于几乎所有液体的灌装和计量过程,且可实现高精度和高安全性。在自动模式下,还可传输控制信号,从而调节不同工艺流程。



概述 FLUX 流量计

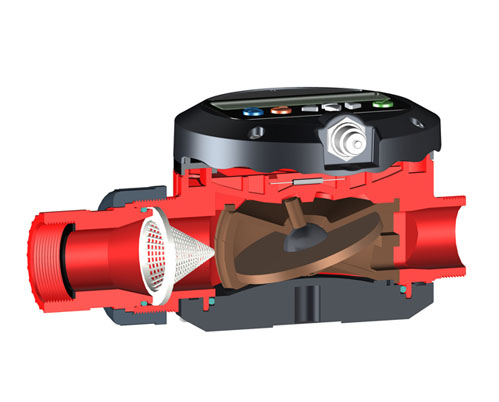

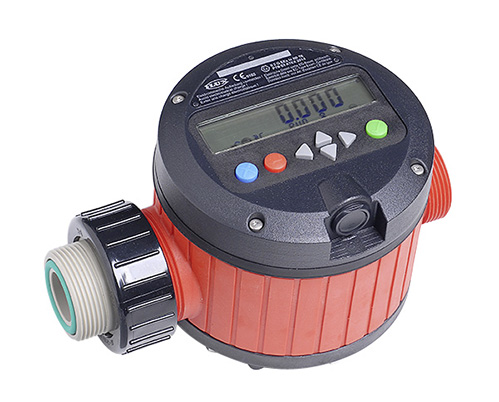

FMC/FMJ型流量计根据螺母盘原理制造。

流量计FMC/FMJ的工作原理是螺母盘原理。在这里,液体流动使螺母盘移动。评估单元FLUXTRONIC®根据旋转的次数计算出填充量。为了达到最大的测量精度,系统必须始终完全充满液体(全软管系统)。

  • FMC/FMJ流量计主要与我们400系列的桶泵和容器泵一起使用。
  • 也可用于工厂工程中的固定使用
  • 只在不需要批量操作时使用FMJ
  • 适用于低粘度介质
  • 也适用于危险区域的应用
  • 适用于低粘度的液体介质,如酸、碱、燃料(汽油、柴油)、水、油、易燃介质、溶剂以及轻微污染的液体。

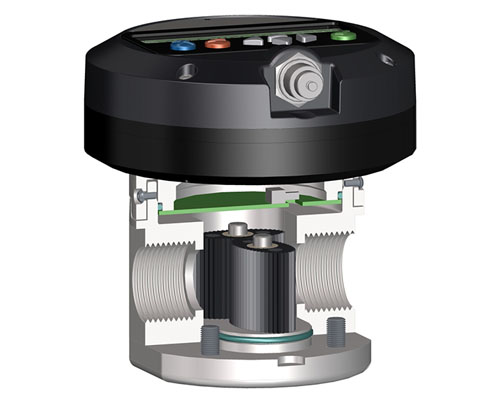

FMO型流量计根据椭圆转子原理制造。

流量计FMO由一个带有椭圆形转子的测量室组成。流体通过测量室,从而驱动椭圆转子。通过REED传感器,旋转次数被计算出来,并传递给外部的FLUXTRONIC®。这将根据先前给定的、与介质有关的校准常数计算出流体的流量。

  • 流量计FMO 101和102用于小流量的使用
  • 流量计FMO 104和110主要用于我们的桶泵和容器泵,以及偏心蜗杆泵。
  • 流量计FMO140和150主要用于大型工厂
  • 适用于纯净和稀薄至高粘度的介质
  • 也适用于危险区域的使用
  • 也通过了FDA/食品认证
  • 适用于纯液体和高粘度液体,如酸、碱、燃料(汽油、柴油)、水、油、溶剂、易燃介质和非自润滑介质

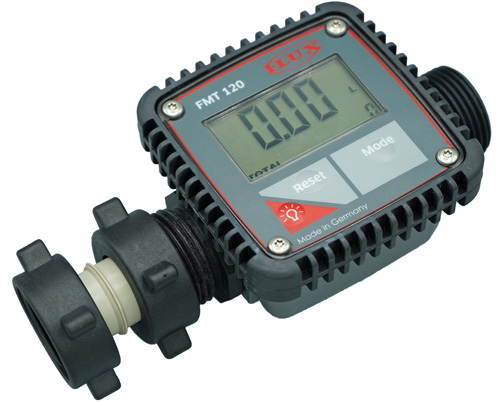

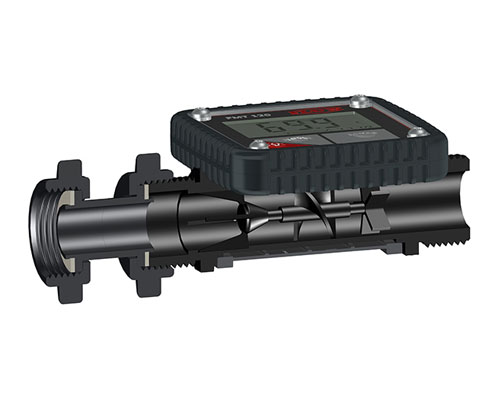

FMT型流量计根据涡轮轮原理建造。

涡轮流量计FMT 120 PP主要由一个在液体流中自由旋转的涡轮轮组成。流动在流量计中的介质会使涡轮轮转动,并对其进行测量。
流量计中的介质使涡轮轮转动,这被测量和评估。部分和全部数量的评估是通过LCD显示屏进行的。

  • 流量计FMT主要与我们的JUNIORFLUX/COMBIFLUX泵一起使用
  • 是我们的FMC/FMJ流量计的低成本替代品
  • 适用于纯净、低粘度的介质
  • 适用于中性、稀薄和不易燃的液体

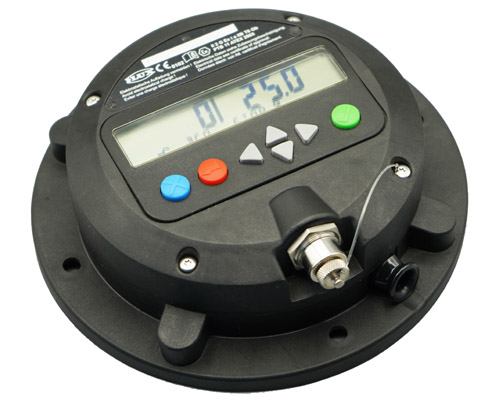

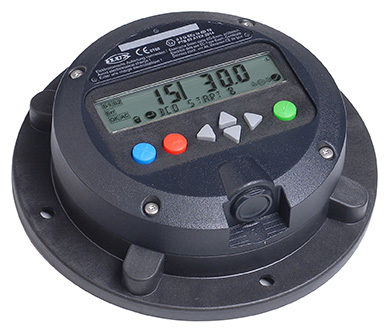

评估单元FLUXTRONIC®

使用FLUXTRONIC®评估单元,用于FMC/FMJ和FMO的灌装和计量过程,几乎所有种类的
可以以最高的精度和最高的安全性来执行。有两个操作选项。

  • 正常模式(手动使用)。
    在正常模式下,所有传入的脉冲都被计算和显示。没有任何阀门被激活。这种操作模式适用于简单的灌装任务。此外,还可以显示总数量。对于正常模式,不需要额外的设备。

  • 自动模式(批量操作)。
    自动模式适合在按下按钮时自动填充相同的数量(可以预先设定)。
    在这里,需要更多的设备,如放大器和阀门(电磁阀)。


与正常操作一样,自动模式下也有总量显示。此外,还集成了一个循环计数器,用于记录和累加整个灌装过程。

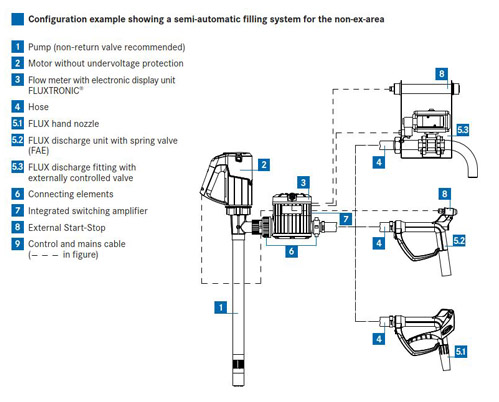

流量计FMC和FMO作为半自动灌装系统的一部分

FLUX半自动灌装系统可以通过一个按钮快速、安全地计量预先设定的数量。它们为传统的自动灌装系统和站提供了经济的替代方案。泵、电机、流量计和其他附件的组合是为特定的应用而设计的,它也可以被配置为前应用。为了配置一个半自动灌装系统,必须遵循正确的程序

技术参数:

  • 流速:最小0.04 l/min*
  • 流速:最大380 l/min*
  • 粘度:最大500.000 mPas*
  • 工作压力:最大55 bar*
  • 外壳材质:S、PP、PVDF、Al、ETFE
  • 可用证书:防爆*

* 具体取决于泵浦型号和介质
