插桶泵

适用于从各种容器抽出低粘度流体

FLUX插桶泵适用于泵送各种低粘度物料、尤其是腐蚀性流体和高度易燃物料。由于不同泵浦均为模块化设计结构,因此均可由同一款电机驱动。由于泵体重量轻,因此可轻松实现容器间的泵浦搬运操作。电机和泵浦均易于搬运,保证了较短的切换时间

各款FLUX插桶泵均带有防爆功能和3A证书,且可提供FLUX食品级泵(符合指令(EC)1935/2004和FDA CFR 21)。

我们还提供各种适合的电机(电动插桶泵)和气动马达(压缩空气驱动的插桶泵)。

FLUX的插桶泵适用于:


Flux插桶泵设计多样,适用于各种流体:

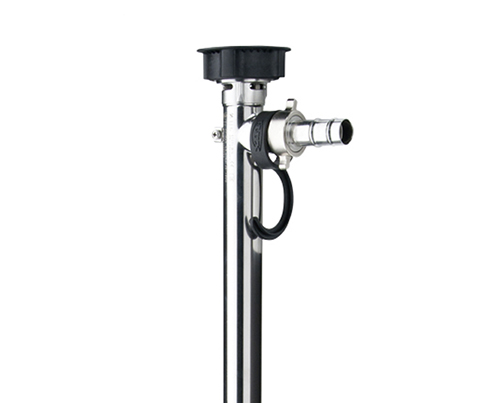

  • 仅泵送一种介质的无机封式桶泵(F/FP 424);

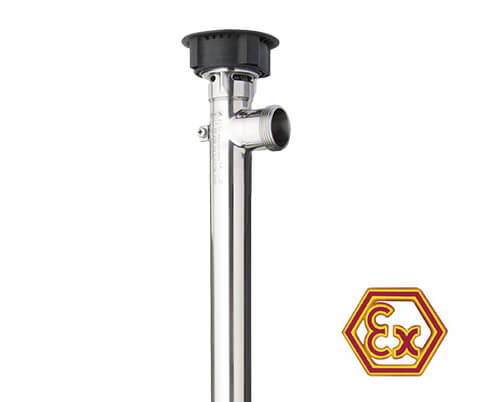

  • 带机械密封、适于介质更换频繁场合的桶泵(F/FP 430);
  • 可排空99.98%物料的桶泵(F/FP 425);
  • 适合搅拌及/或泵送的桶泵(F 426);

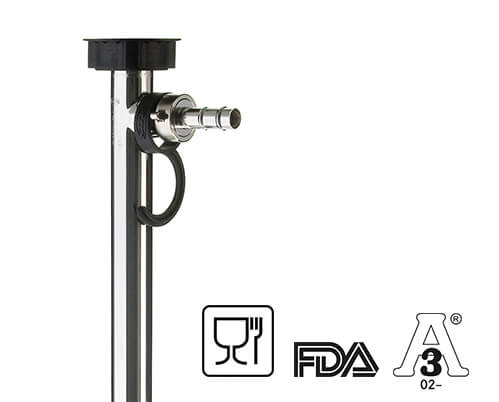

  • 适于卫生应用的桶泵(F/FP 427);
  • 卧式桶泵(F 430 TR);
  • 适合卧式安装在IBC吨桶中的MINIFLUX泵;
  • 适合高扬程的插桶泵(F430 PP);
  • 容器类型概述



Flux插桶泵有如下材质:

  • 不锈钢材质适用于腐蚀性和中性液体以及制药、化妆品和食品行业;
  • 聚丙烯和聚偏二氟乙烯材质适用于酸和碱液;
  • 铝制适用于柴油和机油等燃料;
  • 哈氏合金(HC)材质适用于腐蚀性酸和碱液

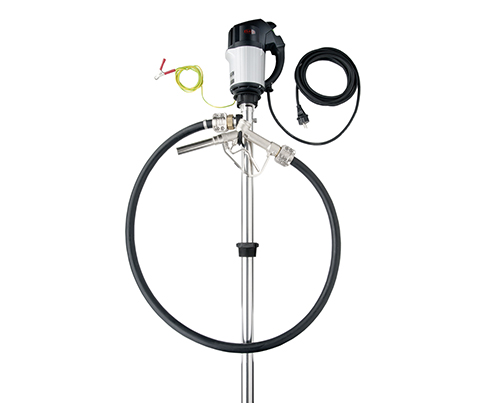

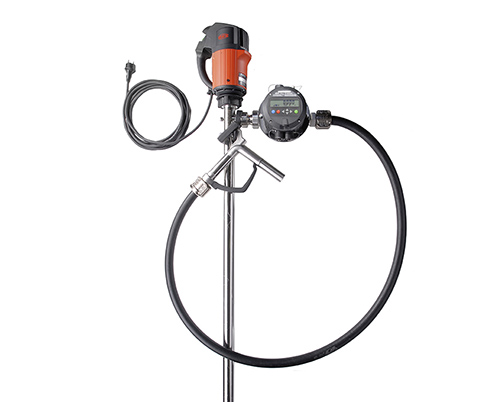

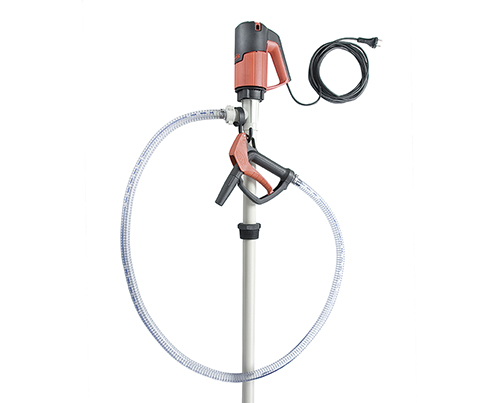

此外,还可提供典型应用的预组装成套装置。搭配流量计,即可组成半自动灌装系统,一键实现精确计量。

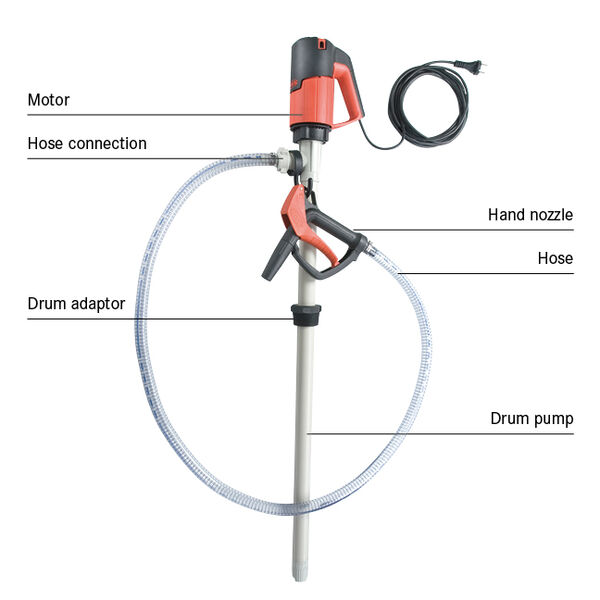

插桶泵的制造原理

完美组合!

插桶泵的制造原理

FLUX插桶泵基于轴流式叶轮泵原理,可实现无脉冲的泵送操作。电机通过联轴器驱动传动轴。传动轴末端配有螺桨状叶轮。叶轮必须被介质完全覆盖,泵才能工作。泵旋转时,会将介质沿轴向输送到出口,即与泵轴平行。达到规定的最大工作温度前,所有泵型都可以在阀门(手持式喷枪、球阀)关闭的情况下短时运行。

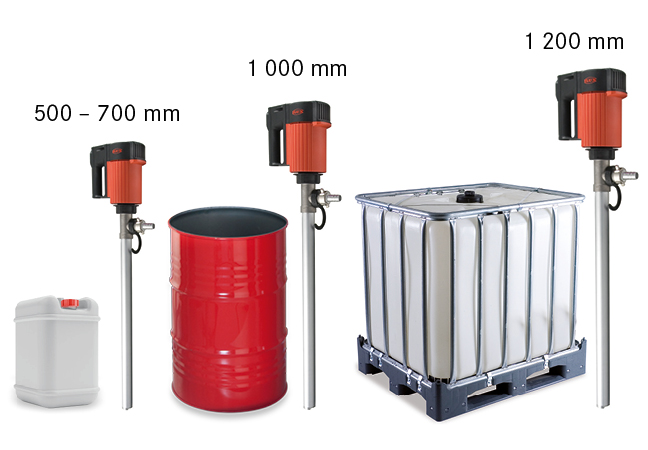

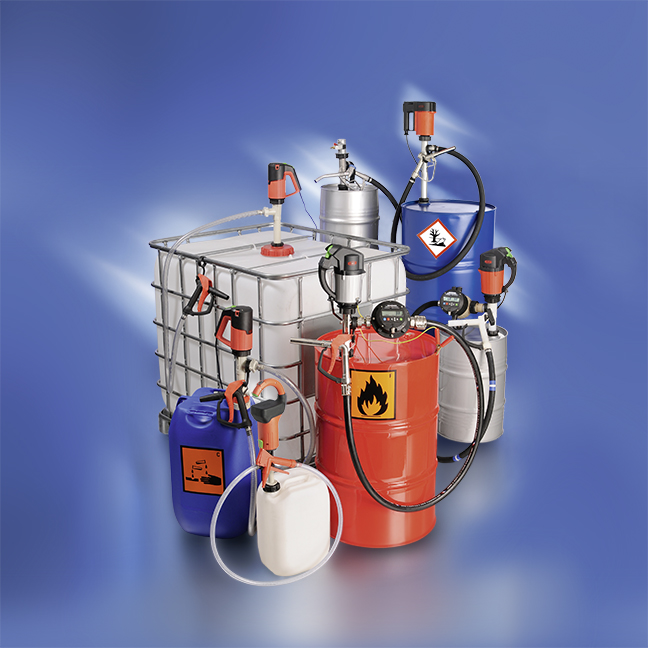

适合各种容器的插桶泵

插桶泵用户经常会考虑“我们的容器实际上需要哪种浸入长度?”Flux的插桶泵均提供700 mm、1,000 mm和1,200 mm的标准浸入长度。此外,我们也可以提供约300 mm到3,000 mm的特殊长度,以满足您的特定需求。

行业领域概览

农业
农业
化工
化工
化妆品
化妆品
食品
食品
工业
工业
油漆和清漆
油漆和清漆
石化
石化
药品
药品
表面技术
表面技术
水处理
水处理

JUNIORFLUX/COMBIFLUX技术参数:

  • 适用容器:罐、带盖圆桶、~ 200升桶、~ 1000升IBC吨桶
  • 输送流速:最大60 l/min*
  • 扬程:最大8.5 mwc
  • 粘度:最大250 mPas*
  • 驱动电机:电动

* 具体取决于泵浦型号、介质和电机


400系列技术参数:

  • 使用容器:带盖圆桶、~ 200升桶、~ 1000升IBC吨桶、> 1000升储罐
  • 输送流速:最大240 l/min*
  • 扬程:最大30 mwc*
  • 粘度:最大1.200 mPas*
  • 驱动电机:电动/气动
  • 可用证书:防爆*、食品级*、3A*、FDA*

* 具体取决于泵浦型号、介质和电机

最大输送流速是在未加装附件(软管、喷枪、流量计)、介质为水、测试环境温度为20 ° C的情况下,在泵的压力口测得的试验台数据。实际可达到的输送流速会低于此值,并且取决于具体的应用、流体性质和泵配置。请参考技术数据表/性能曲线。
