适用于化工行业的FLUX泵浦

Chemische Industrie

化工行业涵盖众多产品,行业创新动力十足。准确、专业和安全地泵送和灌装不同粘度的各种流体对化工行业十分重要。

无论是酸液、碱液、爆炸性还是腐蚀性溶剂,每种介质都有需要遵守的专用安全标准。FLUX一直尽心关注个体需求,能够为各类流体包括敏感流体提供定制解决方案。

我们的产品经得起行业考验。

应用举例:

  • 酸和碱液
  • 粘合剂
  • 叠氮化合物
  • 制动液
  • 腐蚀剂
  • 清洁用品
  • 脱盐水
  • 消毒剂
  • 分散剂
  • 乳化剂
  • 消防泡沫
  • 甲酸
  • 润滑脂
  • 硝酸
  • 含油溶液
  • 全氯乙烯
  • 胶片冲洗剂
  • 塑料泡沫
  • 硅胶膏
  • 氯化钠溶液
  • 溶剂
  • 硫酸

应用描述

精确计量矿物油量;从IBC吨桶中抽出物料

任务:
通过使用计量装置,按照预先设定量将各种油类灌装到挤出机内。

客户要求:
- 计量精度: +/- 1%
- 流速: 60 l/min
- 输送压力:1 bar

解决方案:
F 430 S机械密封桶泵
F 457整流电机
FMO 110流量计
FLUXTRONIC®数字显示器
放大器
电磁阀
浮动开关
相应附件

应用描述:
FLUX使用桶泵、流量计和FLUXTRONIC®数字显示器组装成灌装系统,提供满足客户具体要求的定制解决方案。

设置好预定量后,通过按下FLUXTRONIC®数字显示器上的按钮,即可启动IBC吨桶中带有机械密封的F 430 S桶泵。达到设定灌装量时,桶泵会自动关闭(批量模式)。FLUX放大器FSV 100负责控制开和关的操作。

另一个IBC吨桶位于带有计量装置的IBC吨桶的上方。一旦达到最低液位,其电磁阀就会通过浮动开关打开。确保带自动灌装计量装置的IBC吨桶内始终留有物料。其他优点:IBC吨桶永久集成到系统中,无需更换。

我们非常乐于根据您的要求配置灌装系统。

抽出IBC吨桶中的甲酸

任务:
将IBC吨桶中的甲酸分装到小桶中,方便密封和标记,为生产做准备。

亟需解决的问题:
- 从IBC吨桶中仅抽出少量介质
- 抽出介质后,介质从球阀滴出
- 现场没有用于有线桶泵的电源连接

解决方案:

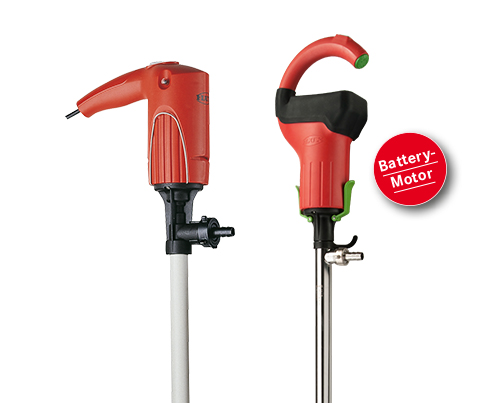

COMBIFLUX FP 314桶泵
FBM-B 3100蓄电池式电机
带喷枪和防滴器的软管
相应附件

应用描述:
带蓄电池式电机的小型COMBIFLUX FP 314桶泵非常适合进行少量灌装作业,是应对此问题的理想选择。仅需将COMBIFLUX插入到IBC吨桶,即可开始抽送物料。

通过快接耦合器可轻松地将FBM-B 3100蓄电池式电机从泵杆上卸下。因此,“泵杆”可以留在多个容器中,需要抽送介质时再连接电机。当应用里涉及不同类型的介质时,不需要进行泵杆清洁,这一点对实际工作很有意义。

泵软管喷枪上的防滴器可防止介质在停机后滴落。

计量用于消灭军团菌属的消毒剂

任务:
使用齿轮泵和集成流量计计量消毒剂,然后将消毒剂输送到通风系统中。

客户要求:
- 计量精度: +/- 10 ml
- 流速: 5 l/h
- 每天使用多次

解决方案:
FMO 102流量计
FLUXTRONIC®数字显示器
放大器
相应附件

应用描述:
使用齿轮泵将消毒剂抽送到通风系统;FLUX FMO 102流量计和FLUXTRONIC®数字显示器执行计量工作。

FM 102椭圆齿轮计数器是适合这种情况的最佳解决方案,能够非常精确地计量高低粘度的纯介质。

带放大器的FLUXTRONIC®数字显示器具有两种运行模式:
1. 在“正常模式”下,指示当前的流体流量。
2. 在“自动模式(批量模式)”下,按下相应按钮,即可检索预编程的流体量并执行半自动灌装。

手动计量桶或IBC吨桶中的各种溶剂

任务:
需要快速抽出200升标准桶中的各种溶剂(包括易燃溶剂),并将其灌装到各种容器中。

解决方案:
FP 430 S Ex机械密封桶泵
F 460 Ex整流电机
或:通用型桶泵成套装置
相应附件

应用描述:
Flux桶泵非常适用于快速抽出低粘度介质,包括溶剂。仅需将泵放入待灌装的流体中,即可直接使用。

带机械密封的F/FP 430 S桶泵最适合频繁更换介质的场合,因为轴上的机械密封可防止介质渗入内杆。带机械密封的设计意味着还可以快速、轻松地拆卸和清洁桶泵。

特别是处理溶剂时,经常还需要满足防爆要求。为此,我们推出了经过认证的带防爆电机的桶泵。软管末端安装的喷枪尤其适合这种情况,可轻松计量介质。对于可用于易燃溶剂的软管和喷枪,我们也可提供相应的防爆证书。

灌装清洁剂

任务:
将酸性和碱性清洁剂直接灌装到销售包装中。

解决方案:
可排空99.98%液体的F 425 S桶泵
FBM 4000 Ex无刷电机
FLUXTRONIC®数字显示器
放大器
FAE灌装装置
相应附件

应用描述:
到目前为止,工业上一直通过倾斜IBC吨桶来灌装销售包装。但是,这种方式会导致供料容器中留下大量残留物。这种情况需要避免。

然后使用称重秤确定销售包装的精确数量。

我们现在使用由F 425 S桶泵、FMC流量计、FLUXTRONIC®数字显示器、放大器和FAE灌装装置组成的半自动灌装系统。在该系统中,可以预定义精确的灌装量,仅需按下按钮,即可完成灌装。一旦达到设定灌装量,桶泵会自动关闭。因此,在批量运行时,可以连续多次自动灌装预定量液体。称重秤仅用于进行随机检查。

可排空99.98%液体的F 425桶泵配有内置止回装置,它可以根据需要关闭。排空桶后,可以拆下泵体,介质不会从泵中回流。使用F 425桶泵时,200升桶内的残留物低于0.05升,即残留物含量最多0.02%。因此,不再需要倾斜容器倒出残留物。

电镀槽中加注硫酸

任务:
将小罐中的硫酸添加到电镀槽中。这种情况下,客户需要一款适合少量灌装的泵浦。由于没有电源,所以客户需要蓄电池式泵浦。

解决方案:
COMBIFLUX FP 314
FBM-B 3100蓄电池式电机
相应附件

应用描述:
小型桶泵COMBIFLUX FB 314非常适合少量灌注以及通过罐等容器进行灌装作业。电机通过快接耦合器连接到泵,可以快速、轻松地从泵上卸下。整机重量轻,换桶方便。

由于此应用场合没有用于电机的电源,因此我们可以使用FBM-B 3100蓄电池式电机替代。

操作员只需将带有蓄电池式电机的COMBIFLUX FP 314放入相关容器中,即可快速、灵活地将硫酸分配到各种电镀槽中。

有关示例,请参见第8页的“产品概述”手册。

灌装各种高粘度硅浆

任务:
将无法从上方进入的搅拌罐中各种现制的高粘度浆料灌装到25千克桶中。

解决方案:
工作台安装式F 550 S TR偏心蜗杆泵
带转速调剂功能的三相电机
相应附件

应用描述:
F 550/F 560偏心蜗杆泵适用于低粘度至高粘度介质。当无法从上方进入搅拌罐时,则可以使用Flux F 560 TR型号。该泵可以放置在工作台上或者靠近容器的其他设备上,并连接至底部灌装出口。

容器内置的搅拌器可保持硅浆运动,从而使泵保持良好运转,与处理高粘度介质不同,无需强制加料。

使用带变速调节功能的三相电机。这意味着即使超出各种粘度范围,也可以平缓地泵送硅浆。

灌装硅油

任务:
将200升桶中粘度在5000-10,000 mPas之间的硅油灌装到5升桶中。

解决方案:
F 550 GS偏心蜗杆泵
F 457整流电机
软管
相应附件

应用描述:
适于工业应用的F 550系列偏心蜗杆泵非常适合泵送高粘度介质,如硅油。此偏心蜗杆泵在恒压下工作,扰动小,泵送平缓、无脉冲。

采用齿轮机构设计的F 550 GS偏心蜗杆泵是一款适合在室温下作业的灌装装置。可使用称重秤灌装5升桶。也可以使用FLUX流量计。

结合FLUXTRONIC®数字显示器,可以执行几乎所有流体的灌装和计量过程,并能达到最高精度和最大安全性。

在推出F 550 GS偏心蜗杆泵之前,用普通桶泵泵送,须首先将桶加热至约80°C,否则无法泵送介质。使用FLUX偏心蜗杆泵,则不需要加热这个步骤。

F 550 GS偏心蜗杆泵的其他优点:重量轻、易移动、拆卸简便。
